产品特点：

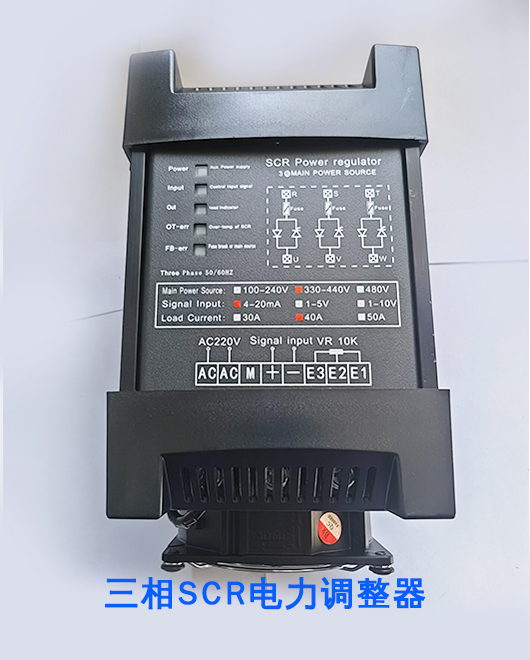

XMD系列电力调整器使用说明书

一、产品特点：

（！）负载输出状态指示灯，可直观反映负载电流大小，是否缺相。

（2）标配电源欠相报警，SCR超温报警，FUSE 熔断器指示。

（3）标配5秒缓启动，5秒缓慢关断的最佳缓冲时间，保护SCR模块与负载。

（4）全系列均为三相相位控制输出，负载电流可从0A至额定电流线性变化。

（5）内置10K可调精密电阻，解决了原先做限幅控制需要外接10K电位器的问题。

二、运行环境

（1）-10℃-50℃，90%RH，不结露。

三、使用安全，警告，注意事项：

（1）在维修设备时要隔离主电源，如只操作SCR关掉是不够的，因其输出端仍带电，会发生触电危险。

（2）请不要随意分解、改装、维修本产品，会有触电、火灾等危险性。

（3）电流选型时请按使用环境留一定的余量，以保证设备更可靠的运行。

（4）负载未接或电流小于0.6A以下，SCR无法正常测试。

（5）负载共线端不可接零线或地线，否则会造成SCR无法关闭而失去控制。

四、接线方式

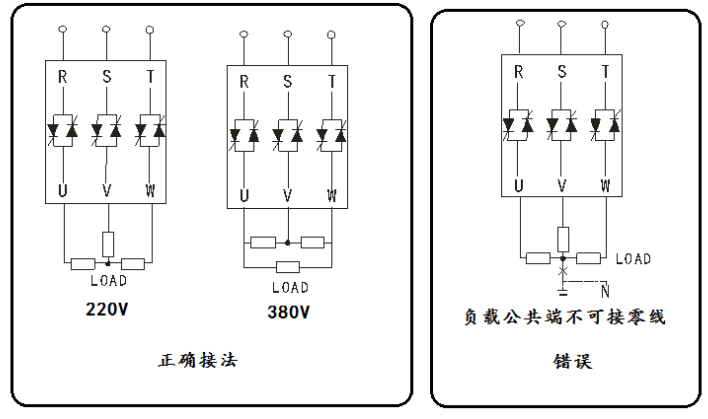

1、主回路接线图

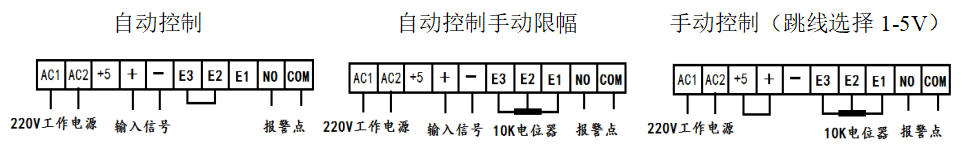

1、控制端接线图



注：E9（30A-50A）无报警点

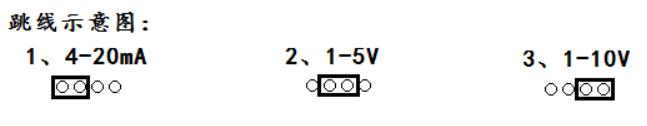

3、跳线示意图（根据输入信号正确选择跳线位置）

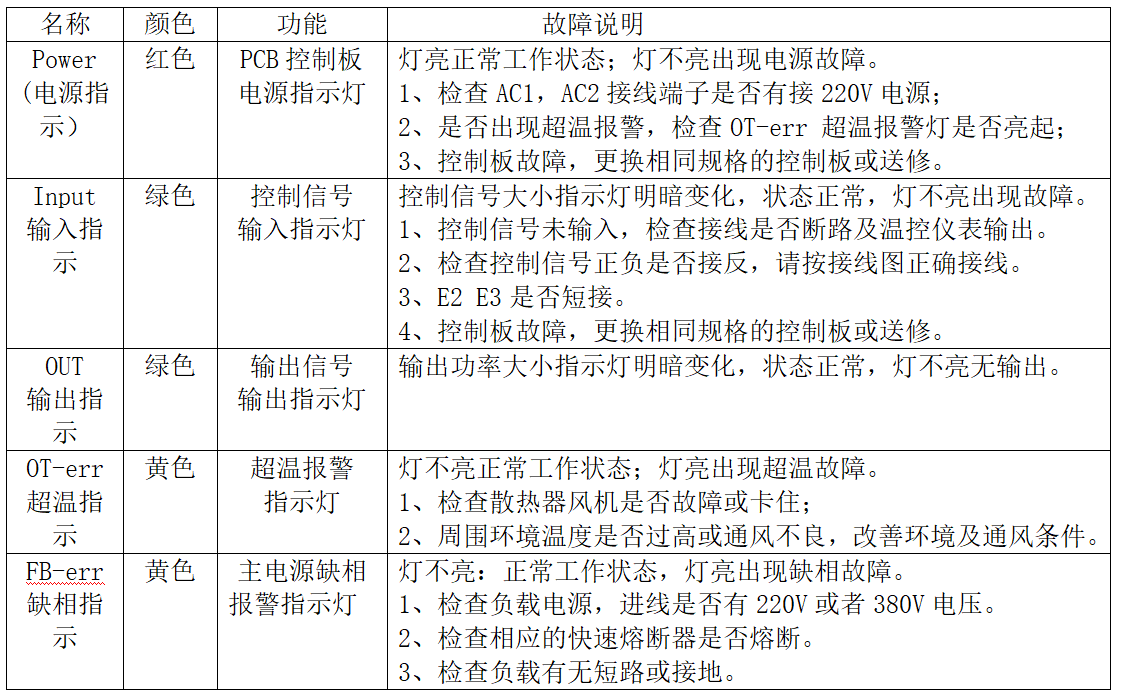

四、面板指示灯与故障说明：
